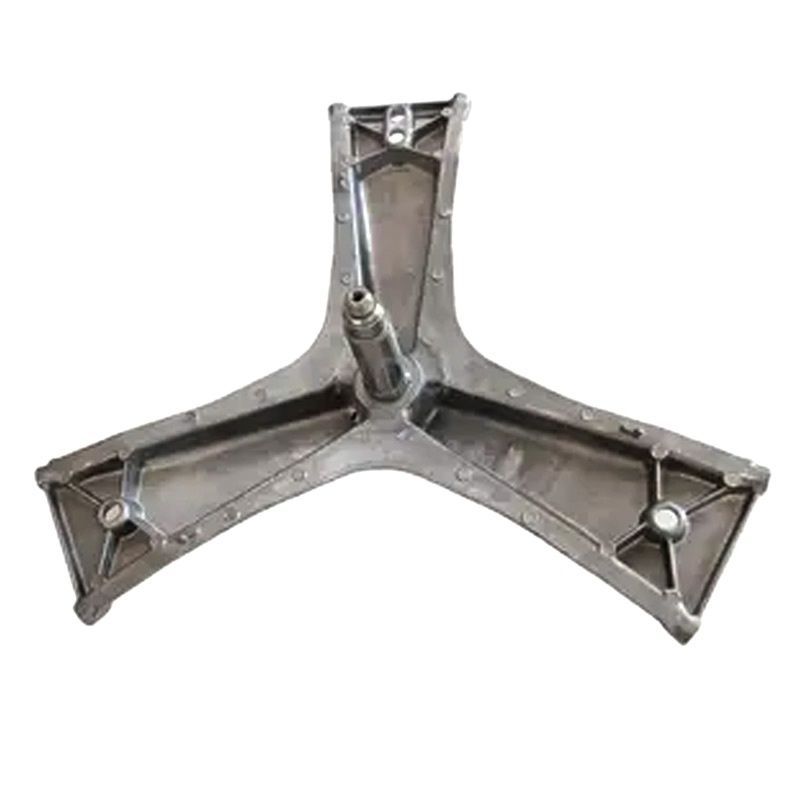

Крестовина для стиральной машины Bosch AVANTIXX 8 KG 9000835633

Размеры:

H1: общая высота 118 мм

H2: высота кольца под сальник 19 мм

H3: от втулки до внешнего подшипника 67 мм

H4: от посадки внешнего подшипника до проточки крепления шкива 16 мм, (до резьбы) 21 мм

D1: диаметр кольца посадки сальника 35 мм

D2: посадка внутреннего подшипника 30 мм

D3: диаметр посадки внешнего подшипника 25 мм

Крепление:

Шкив крепится гайкой М16.

Лучи:

L1: длина луча от внутреннего подшипника до конца луча 225 мм (по прямой), 230 мм (до крепежного отверстия)

Подходит для барабана с внутренним диаметром 490 мм

Крепление лучей крестовины к барабану осуществляется с помощью 6 болтов М6 (по 2 шт. на каждый луч), расстояние между центрами болтов - 102 мм
